数字电台的参数设置及与各种PLC、RTU的连接

时间:2021-01-12 14:06:55 来源: 点击:

        数字电台为无线数据传输提供双向透明通道,电台一般为标准RS232接口,支持300~38400BPS速率,可以设置各种校验方式和数据长度的异步格式。

数字电台的参数设置及与各种PLC、RTU的连接(图1)

数字电台的参数设置及与各种PLC、RTU的连接(图2)

一、 电台参数设置
        新使用的电台,一般只需设置收发频率、发射功率及串口速率格式即可。
        1、 接收频率、发射频率
        2、 发射功率
        3、 串口速率、格式
二、 电台与PLC、RTU连接
        数字电台支持透明方式(只需RXD、TXD、GND三条线)和硬件流控方式(需RXD、TXD、GND、加上RTS、CTS等)。

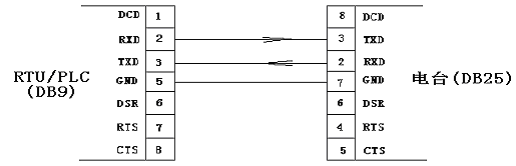

        1、透明连接

数字电台的参数设置及与各种PLC、RTU的连接(图3)

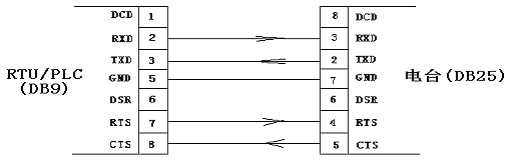

        2、硬件流控

数字电台的参数设置及与各种PLC、RTU的连接(图4)

三、 状态指示
        数字电台有PWR、DCD、TXD、RXD四个状态指示灯。
        1、 PWR:连续亮—电源加到无线电设备上,没有检测到故障。
              快速闪光(每秒5次)---故障指示。
              每5秒闪光1次---电台在休眠方式中。
        2、 DCD:闪光---指示电台接收空中脉冲数据帧。
               连续亮---指示电台设备正在从另一个连续发报的电台中接收数据信号。
        3、 TXD:数据接口连接器上正在接收EIA-232信号。即电台收到串口PIN2脚的数据并发送到空中。
        4、 RXD:数据接口连接器上正在发送EIA-232信号。即电台收到空中数据并送到串口PIN3脚。
