无线数据传输的组网方式

时间:2021-01-12 14:01:14 来源: 点击:

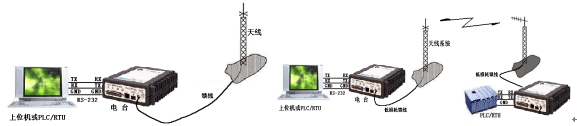

     在每一个测控点无线电台与上位机或PLC/RTU的连接如下图所示:

无线数据传输的组网方式(图1)

无线数据传输的组网方式(图2)

无线数据传输的组网方式(图3)

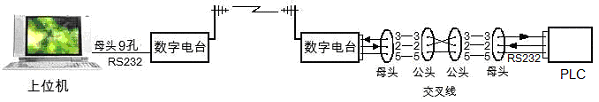

                                                                         无线电台与上位机或PLC/RTU连接图                                      点对点示意图
1、 点对点
       这是更基本的通讯方式,如下图所示,相当于将一条上位机与终端之间的连接线用两台无线电台替代。

2、 点对多点
       这是更常用的组网方式,如下图所示,若是数据采集系统多采用轮循(Polling)方式。若是报警系统多采用主动上报(Report)方式,亦可以采用轮循和主动上报相结合的方式。

无线数据传输的组网方式(图4)

        使用轮循方式时,轮循周期T(秒)或系统容量N(个)取决于单点的数据量D(bit)、电台传输速率S(b/s)和电台收发转换时间t(秒),它们之间有如下关系:

T≈N*(D/S+t)

        使用主动上报方式时,可能会遇到两个报警同时上报发生发射冲突的情况。避免冲突的唯一办法就是用载波侦听DCD(发以前查看信道占用情况)再配高速数字电台(即快速传输)。

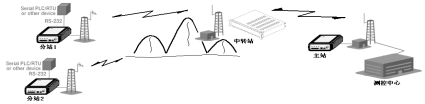

3、 有中转(一级或多级)
      当地形环境较差或通讯距离要求较远时,选用中转是解决问题的唯一办法。

无线数据传输的组网方式(图5)

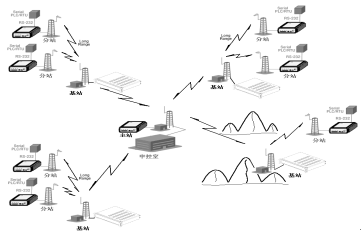

4、 多基站
       在北京、上海、广州等大型城市中,城市面积大、建筑多,靠一个主站组成的点对多点网络往往不能有效的覆盖整个服务区域。这时应将整个服务区域划分为若干个小型区域,在小区内由电台组成点多点的网络,小区与小区间再通过无线链路进行连接。如下图所示。

无线数据传输的组网方式(图6)

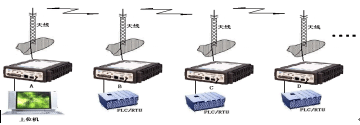

5、 线条形
       在实际应用中,有很多的通信地域非常狭长而中心控制室又在狭长地形的端点,如河流水文情况的检测、铁路沿线信号的采集、电力输送线路的报警、石油管线流量的控制等等。这种应用必须用线条形的组网形式,如下图所示

无线数据传输的组网方式(图7)

       在线形的网络中每一个分站的数据均需要上一级分站进行差转。如分站D的数据要到达总站A需要经过D发送至C、C发送至B、B发送至总站A。这种方式的要点是电台或电台所接的RTU需要有存贮转发的功能。
