无线电台与有线连接的通信方式示意比较

时间:2021-01-12 13:56:57 来源: 点击:

1、硬件连接
     如果用TX表示在设备的端口上数据发送(数据离开功能块)的端子,用RX表示在设备的端口上数据接收(数据进入功能块)的端子,则设备A与设备B之间的串口连接如下图所示。

无线电台与有线连接的通信方式示意比较(图1)



     如果将串口连线也看成一个两端口的设备并把这两个端口的端子做标注,则两设备通过绿框内的连线进行串口通讯的连接如下图所示。

无线电台与有线连接的通信方式示意比较(图2)

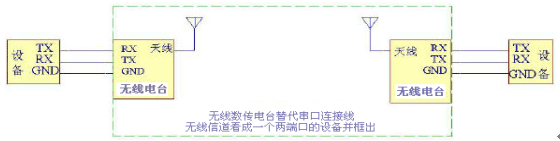

     如果用无线电台替代串口连接线,则设备A与设备B之间的通信连接如下图所示。

无线电台与有线连接的通信方式示意比较(图3)


     对比以上三个图可以看出,如果将两个无线电台组成的无线信道也看成是一个两端口的设备,则对设备A与设备B而言,串口通讯时有线连接与无线连接的端子对应关系是一样的。

2、与有线连接的不同点
       用无线信道替代有线连接后的通信程序与有线连接下的通信程序的编制完全相同,但有两个不同点要注意。在注意以下两点的基础上使用无线电台时我们可以把两个无线电台组成的系统看做是一条透明连线。
不同点1:
       有线连接的通讯程序中串口帧格式、串口速率可任意设置。连接线本身对上述两个参数无任何限制。数传电台的串口帧格式、串口速率要进行设置,并与所连接设备终端一致。
不同点2:
       有线连接时串口通信是全双工的。
无线电台的通信是半双工的。即无线电台发射数据时电台不能接收数据,接收数据时电台不能发射数据。因此在通信编程时应将收发的时间错开。
       一般数据采集与控制的通信程序收发的时间均是错开的。

3、点对多点连接

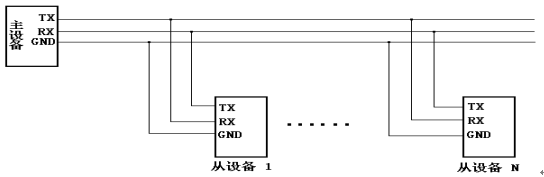

        通常自动化控制系统采用点对多点的通信方式,在点对多点的通信方式中若用有线连接所有从设备连接在通信总线上。连接示意图如下:

无线电台与有线连接的通信方式示意比较(图4)

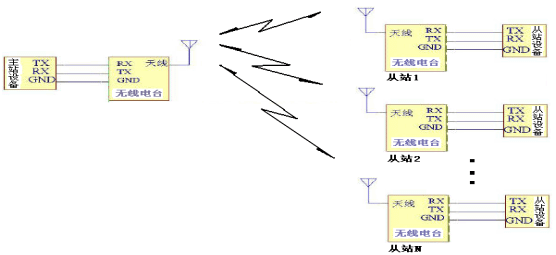

     若用无线电台替代有线连接示意图如下,所有从设备与主设备的连接关系与有线连接一样均为总线连接关系。

无线电台与有线连接的通信方式示意比较(图5)

4、编程要点
      使用电台串口与使用有线连接相比应注意以下几点:
      a、终端串口帧格式要与无线电台设置一致。
      b、终端串口速率要与无线电台设置一致。
      c、点多点通信时,主设备与从设备之间的连接关系为总线连接关系,问答方式。
